Driftstyper

Ställa in sågdjup (se bild C)

  • Anpassa sågdjupet till arbetsstyckets tjocklek. Mindre än en tandhöjd får vara synlig under arbetsstycket.

Lossa spännspaken (19). För ett mindre sågdjup, dra bort sågen från grundplattan (8) för ett större sågdjup, tryck sågen mot grundplattan (8). Ställ in önskat mått på sågdjupsskalan. Dra åt spännspaken (19) igen.

Ställa in geringsvinkeln

Lägg elverktyget på frontsidan av skyddskåpan (6).

Lossa spaken för inställning av geringsvinkel (17). Sväng sågen åt sidan. Ställ in önskat mått på skalan (14). Skruva fast spaken (17) igen.

Observera: vid geringssågningar är sågdjupet mindre än visat värde på sågdjupsskalan (5).

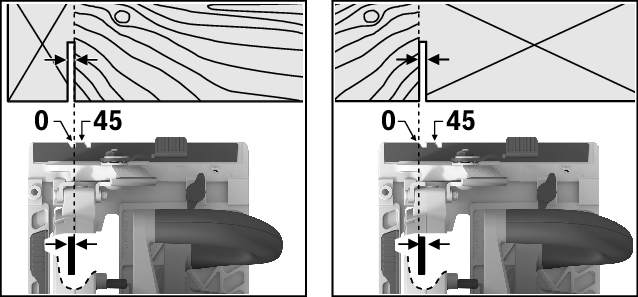

Sågningsmarkeringar

Sågningsmarkeringen 0° (12) visar positionen för sågbladet vid rätvinklig sågning. Sågningsmarkeringen 45° (13) visar positionen för sågbladet vid 45°-sågning.

För en precis sågning, sätt cirkelsågen på arbetsstycket enligt bilden. Utför en provkapning.
